محرك ثلاثي الطور ذو محرك تردد متغير (VFD) YVF

بيت / منتجات / محركات الحث ثلاثية الطور / تطبيقات خاصة للمحركات ثلاثية الطور / محرك ثلاثي الطور ذو محرك تردد متغير (VFD) YVF

محرك ثلاثي الطور ذو محرك تردد متغير (VFD) YVF

محرك الحث ثلاثي الطور ذو التردد المتغير والسرعة القابلة للتعديل YVF هو محرك صناعي مصمم للاستخدام مع محركات التردد المتغير (VFDs)، ويتميز بالتحكم في السرعة القابلة للتعديل والتشغيل المستقر وسهولة الصيانة وأداء التبريد الموثوق به، ويستخدم على نطاق واسع في الأدوات الآلية وآلات النسيج والمعدات الكيميائية ومعدات المعادن وغيرها من التطبيقات الصناعية التي تتطلب تنظيم السرعة.

اتصل بنا اتصل بنا
السابق:محرك الحث ثلاثي الطور للفرامل الكهرومغناطيسية YEJ التالي:محرك الحث ثلاثي الطور المقاوم للانفجار YBX3
  • وصف
  • المواصفات
  • أبعاد التركيب
  • اتصل بنا

المواصفات الفنية
اسم المنتج محرك الحث ثلاثي الطور YVF ذو التردد المتغير والسرعة القابلة للتعديل
نوع المحرك محرك تحريضي ثلاثي الطور
طريقة التحكم في تنظيم سرعة التردد المتغير
حجم الإطار H80-H355
نطاق الطاقة 0.55 كيلو وات - 560 كيلو وات
الجهد المقدر 380 فولت / 400 فولت / 415 فولت
التردد المقدر 50 هرتز
نطاق التردد (عزم الدوران الثابت) 5-50 هرتز
نطاق التردد (طاقة ثابتة) 50-100 هرتز
نوع الخدمة: خدمة مستمرة (S1)
فئة الحماية IP54 / IP55
فئة العزل الفئة ب / الفئة و
نوع التركيب B3 / B5 / B35
عزم الدوران المقدر 3.5 نيوتن·م-3655 نيوتن·م
مستوى الضوضاء 73-116 ديسيبل (أ) (حسب الطراز)
نطاق الوزن 16 كجم - 3460 كجم
طريقة التبريد IC416
طريقة التوصيل ≤55 كيلوواط: Y توصيل / >55 كيلوواط: △ توصيل

التطبيقات
1. أدوات الآلة:

أدوات آلات CNC،آلات الطحن،آلات القطع،معدات المعالجة التي تتطلب سرعة قابلة للتعديل

2. آلات النسيج:

معدات الغزل،آلات النسيج،خطوط إنتاج المنسوجات،أنظمة النقل التي يتم التحكم في سرعتها

3. المعدات الصناعية الخفيفة:

آلات التعبئة والتغليف،معدات النقل،آلات المعالجة

4. معدات الصناعة الكيميائية:

معدات الخلط، آلات المعالجة، أنظمة المضخات

5. المعدات المعدنية:

آلات معالجة المعادن،معدات الإنتاج،أنظمة نقل الحركة الثقيلة

6. الأنظمة الصناعية الآلية:

خطوط الإنتاج الأوتوماتيكية،أنظمة التحكم في الحركة،المعدات التي تتطلب تنظيمًا دقيقًا للسرعة

الميزات الأساسية
1. القدرة على التحكم في سرعة التردد المتغير

تم تصميم محرك الحث ثلاثي الطور ذو التردد المتغير والسرعة القابلة للتعديل YVF للمعدات التي تتطلب تشغيلًا بسرعة قابلة للتعديل. يمكن للمحرك العمل بمحركات ذات تردد متغير لتحقيق تنظيم مرن للسرعة وفقًا لمتطلبات التشغيل المختلفة.

وفقًا للبيانات الفنية، يتضمن نطاق التردد المتاح 5-50 هرتز لتشغيل عزم الدوران الثابت و50-100 هرتز لتشغيل الطاقة الثابتة، مما يوفر حلولاً مرنة للتحكم في السرعة للتطبيقات الصناعية المختلفة.

2. نطاق طاقة واسع للمعدات الصناعية

يوفر محرك الحث ثلاثي الطور ذو التردد المتغير والسرعة القابلة للتعديل YVF خيارات طاقة متعددة لتلبية متطلبات المعدات المختلفة.

بناءً على المواصفات المتوفرة، يغطي نطاق طاقة المحرك من 0.55 كيلووات إلى 560 كيلووات، بأحجام إطارات من H80 إلى H355. يتيح هذا النطاق الواسع من المواصفات للعملاء اختيار نماذج المحركات المناسبة للآلات وأنظمة الإنتاج المختلفة.

3. التشغيل المستقر في ظل ظروف العمل الصناعية

تم تصميم محرك الحث ثلاثي الطور ذو التردد المتغير YVF للتشغيل الصناعي المستمر ويمكنه العمل في ظل ظروف بيئية مختلفة.

وفقًا لمواصفات المنتج، يدعم المحرك الجهد المقدر 380 فولت و400 فولت و415 فولت، ويعمل بتردد مقدر 50 هرتز، وهو مصمم للعمل المستمر (S1). تتضمن فئات الحماية المتاحة IP54 وIP55، مع فئات العزل من الفئة B والفئة F.

4. خيارات التثبيت المتعددة وتوافق المعدات

يدعم محرك الحث ثلاثي الطور ذو السرعة القابلة للتعديل YVF طرق التثبيت المختلفة، بما في ذلك أنواع التثبيت B3 وB5 وB35، مما يسهل دمجها في هياكل المعدات المختلفة.

تغطي أبعاد التثبيت أحجام إطار المحرك من H80 إلى H355، مما يساعد مصنعي المعدات على اختيار حلول التثبيت المناسبة وفقًا لتصميم آلاتهم.

5. مناسب للتطبيقات الصناعية ذات السرعة المتغيرة

تعتبر محركات التردد المتغير YVF مناسبة للمعدات الصناعية التي تتطلب سرعة تشغيل قابلة للتعديل، بما في ذلك الأدوات الآلية وآلات النسيج والمعدات الكيميائية وأنظمة النقل الأخرى.

تظهر البيانات الفنية أن النماذج المختلفة توفر نطاقات عزم دوران مقدرة تتراوح من 3.5 نيوتن متر إلى 3655 نيوتن متر، مما يلبي متطلبات مختلفة لعزم دوران محرك المعدات.

خدمة OEM / ODM

نحن نقدم خدمات OEM وODM وفقًا لمتطلبات العملاء.

تتضمن خيارات التخصيص ما يلي:

مواصفات المحرك

متطلبات الجهد والتردد

تكوين الطاقة

تخصيص لوحة الاسم

تصميم التغليف

تكوين التبريد

حلول المحركات الخاصة بالتطبيقات

يدعم فريقنا الهندسي العملاء بدءًا من التأكيد الفني وإنتاج العينات وحتى الإنتاج الضخم.


تم حل نقاط الألم لدى العملاء
يحتاج العملاء إلى محركات يمكنها التكيف مع سرعات العمل المختلفة.

الحل:

تعمل محركات YVF بمحركات ذات تردد متغير لتوفير تعديل مرن للسرعة.

يحتاج العملاء إلى أداء محرك مستقر بسرعات مختلفة.

الحل:

يساعد نظام التبريد المستقل في الحفاظ على التشغيل المستقر أثناء ظروف السرعة المتغيرة.

يحتاج مصنعو المعدات إلى محركات لتطبيقات الأتمتة.

الحل:

يمكن دمج محركات YVF مع أجهزة الاستشعار وأنظمة التحكم لتنظيم السرعة بدقة عالية.

الأسئلة الشائعة
س1: ما هي الميزة الرئيسية لمحرك الحث ثلاثي الطور ذو التردد المتغير والسرعة القابلة للتعديل YVF؟

يسمح محرك الحث ثلاثي الطور ذو التردد المتغير والسرعة القابلة للتعديل YVF بتشغيل سرعة قابلة للتعديل من خلال محركات التردد المتغير، مما يجعلها مناسبة للمعدات التي تتطلب تحكمًا مرنًا في السرعة.

س2: ما هي الصناعات التي تستخدم محرك الحث ثلاثي الطور ذو التردد المتغير YVF؟

تُستخدم محركات الحث ثلاثية الطور ذات التردد المتغير YVF على نطاق واسع في أدوات الآلات، وآلات النسيج، والصناعات الخفيفة، والمعدات الكيميائية، والمعادن، وأنظمة الإنتاج الآلية.

س3: هل يمكنك توفير تخصيص OEM؟

نعم. نحن ندعم تخصيص OEM بما في ذلك المواصفات ولوحات الأسماء والتعبئة ومتطلبات الإنتاج.

س4: هل يمكن لمحركات YVF العمل مع محولات التردد؟

نعم. تم تصميم محركات YVF لتطبيقات القيادة ذات التردد المتغير.

س5: ما هي المعلومات المطلوبة قبل الاقتباس؟

يحتاج العملاء عادةً إلى توفير طاقة المحرك والجهد وبيئة التطبيق ومتطلبات السرعة ومتطلبات التحكم.

البيانات الفنية - محرك سلسلة YVF2 - 380 فولت

نموذج الناتج المقدر مدخل حاضِر عزم الدوران المقدر
(تنان)		 نطاق التردد
مع ثابت
عزم الدوران		 نطاق التردد
مع ثابت
مخرج		 الحد الأدنى لعزم الدوران/عزم الدوران المقدر ضوضاء وزن
كيلوواط إتش بي أمبير ن.م هرتز هرتز تي مين/تي إن ديسيبل (أ) كجم
YVF-80M1-4 0.55  0.75  1.55  3.5  5～50 50～100 1.7  73  15
YVF-80M2-4 0.75  1  2.05  4.7  5～50 50～100 1.6  73  16
YVF-90S-4 1.1  1.5  2.8  7.0  5～50 50～100 1.6  76  20
YVF-90L-4 1.5  2 منها  3.7  9.5  5～50 50～100 1.6  76  24
YVF-100L1-4 2.2  3 منها  5.05  14.0  5～50 50～100 1.5  79  32
YVF-100L2-4 3 منها  4  6.8  19.0  5～50 50～100 1.5  79  35
YVF-112M-4 4  5.5  8.75  25.4  5～50 50～100 1.5  80  43
YVF-132S-4 5.5  7.5  11.4  35.0  5～50 50～100 1.4  86  62
YVF-132M-4 7.5  10  15.3  47.7  5～50 50～100 1.4  86  70
YVF-160M-4 11  15  22.1  70.0  5～50 50～100 1.4  90  110
YVF-160L-4 15  20  30.1  95.5  5～50 50～100 1.4  90  132
YVF-180M-4 18.5  25  35.4  117.1  5～50 50～100 1.2  91  162
YVF-180L-4 22  30  41.6  140.9  5～50 50～100 1.2  91  178
YVF-200L-4 30  40  55.9  190.9  5～50 50～100 1.2  92  230
YVF -225S-4 37  50  68.2  235.5  5～50 50～100 1.2  94  280
YVF-225M-4 45  60  82.5  286.4  5～50 50～100 1.1  94  315
YVF-250M-4 55  75  101  350.1  3～50 50～100 1.1  96  385
YVF-280S-4 75  100  132.3  477.7  3～50 50～100 1.0  99  515
YVF -280M-4 90  120  157.4  572.9  3～50 50～100 1.0  99  580
YVF-315S-4 110  150  191.4  700.2  3～50 50～100 1.0  105  880
YVF-315M-4 132  175  227.6  840.3  3～50 50～100 1.0  105  980
YVF-315L1-4 160  220  274.2  1018.5  3～50 50～100 1.0  109  1040
YVF-315L2-4 200  270  341.6  1273.2  3～50 50～100 0.9  109  1120
YVF-355M-4 250  340  421.2  1591.5  3～50 50～100 0.9  112  1730
YVF -355L-4 315  430  530.7  2005.3  3～50 50～100 0.9  112  1890
YVF-4001-4 355  480  598.1  2259.9  3～50 50～100 0.9  116  2840
إيفف-4002-4 400  550  673.9  2546.4  3 منها～50 50～100 0.9  116  2980
YVF-4003-4 450  600  758.1  2864.7  3～50 50～100 0.9  116  3060
YVF-4004-4 500  680  842.3  3183.0  3～50 50～100 0.9  116  3310
YVF -4005-4 560  760  943.4  3565.0  3～50 50～100 0.9  116  3460

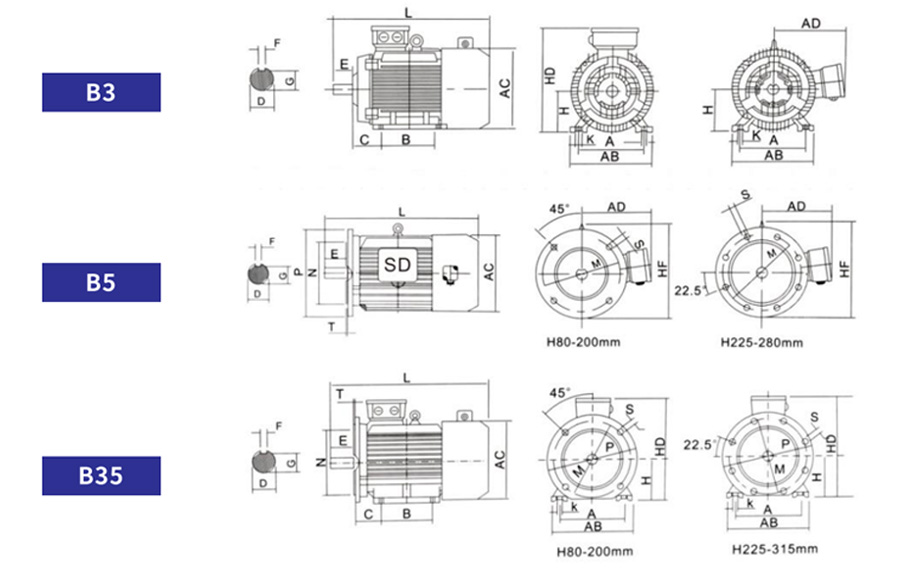

إيفف أبعاد التركيب

إطار التركيب الأبعاد إجمالي الأبعاد
أ ب ج د   هـ ف جي ح م ن ص س   تي ك أب مكيف الهواء إعلان عالي الدقة HF  ل
80م 125  100  50  19    40  6  15.2  80  165  130  20 جرام 12  3.5  10  165  175  145  220  185  370
التسعينيات 140  100  56  24    50  8  20  90  165  130  200  12  3.5  10  180  195  155  250  195  380
90 لتر 140  125  56  24    50  8  20  90  165  130  200  12  3.5  10  180  195  155  250  195  410
100 لتر 160  140  63  28    60  8  24  110  215  180  250  15    4  12  205  215  180  270  245  465
112م 190  140  70  28    60  8  24  112  215  180  250  15    4  12  230  240  190  300  265  480
132S 216  140  89  38    80  10  33  132  265  230  300  15    4  12  270  275  210  345  315  530
132م 216  178  89  38    80  10  33  132  265  250  300  15    4  12  270  275  210  345  315  570
160م 254  210  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  660
160 لتر 254  254  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  715
180م 279  241  121  48  110  14  42.5  180  300  250  350  19    5  15  355  380  280  455  430  775
180 لتر 279  279  121  48  110  14  42.5  180  300  250  350  19    5  15  355  380  280  455  430  815
200 لتر 318  305  133  55  110  16  49  200  350  300  400  19    5  19  395  420  305  505  480  850
225S 356  286  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  885
225م 356  311  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  915
250م 406  349  168  65  140  18  58  250  500  450  550  19    5  24  490  510  370  615  595  980
280 ثانية 457  368  190  75  140  20  67.5  280  500  450  550  19    5  24  550  580  410  680  650  1085
280م 457  419  190  75  140  20  67.5  280  500  450  550  19    5  24  550  580  410  680  650  1135
315S 508  406  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1285
315م 508  457  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1395
315 لتر 508  508  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  1395
