محرك تحريض ثلاثي الطور عالي الكفاءة من الألومنيوم من YS

محرك الحث ثلاثي الطور ذو الغلاف الألومنيوم عالي الكفاءة YS هو محرك صناعي خفيف الوزن يتميز بغلاف من سبائك الألومنيوم وكفاءة عالية وتبديد جيد للحرارة وتشغيل موثوق به، ويستخدم على نطاق واسع في المضخات والمراوح والضواغط والأدوات الآلية وغيرها من المعدات الصناعية.

اتصل بنا اتصل بنا
السابق:محرك الحث ثلاثي الطور TEFC منخفض الجهد YE4 التالي:محرك تحريض ثلاثي الطور بإطار من الألومنيوم خفيف الوزن من MS
  • وصف
  • المواصفات
  • أبعاد التركيب
  • اتصل بنا

المواصفات الفنية

اسم المنتج محرك غير متزامن ثلاثي الطور عالي الكفاءة من الألومنيوم من YS
نوع المحرك محرك تحريضي ثلاثي الطور
مواد الإسكان سبائك الألومنيوم المصبوبة
نوع الإطار إطار من الألومنيوم
توافق التثبيت متوافق مع أبعاد محرك سلسلة Y2
معيار الكفاءة GB 18613-2020 / معيار الكفاءة العالية IE3
نطاق الطاقة 0.06 كيلو وات - 7.5 كيلو وات
رقم القطب 2 / 4 / 6 / 8 أقطاب
تردد 50 هرتز
الجهد المقدر 380 فولت / 400 فولت / 415 فولت
كفاءة 50.0% - 88.1%
عامل القدرة 0.61 - 0.88
مستوى الضوضاء 52-80 dB(A)
نطاق الوزن 2.8 كجم - 40 كجم
السرعة المقدرة 650-2900 دورة في الدقيقة

التطبيقات
1. معدات المضخة:

مضخات المياه،مضخات التدوير الصناعية،مضخات أنظمة التبريد
2. معدات المروحة:

المراوح الصناعية،أنظمة التهوية،معدات تدوير الهواء،مراوح التبريد

3. معدات الضاغط:

ضواغط الهواء،المعدات الهوائية،أنظمة إمداد الهواء الصناعية

4. أدوات الآلة:

معدات CNC،آلات المعالجة،معدات الإنتاج الميكانيكية

5. معدات خط الإنتاج:

خطوط التجميع،أنظمة النقل،معدات التصنيع الآلية

6. الآلات الصناعية العامة:

آلات النسيج،معدات التعبئة والتغليف،آلات تجهيز الأغذية،المعدات الكيميائية

الميزات الأساسية
1. كفاءة عالية وتوفير الطاقة

تم تصميم المحرك غير المتزامن ثلاثي الطور ذو الغلاف المصنوع من الألومنيوم عالي الكفاءة YS وفقًا لمتطلبات كفاءة الطاقة الخاصة بـ GB 18613-2020 ويلبي معيار IE3 عالي الكفاءة.

وفقًا لنماذج المحركات المختلفة، تتراوح كفاءة محركات سلسلة YS من 50.0% إلى 88.1%، مما يوفر إنتاجًا فعالًا للطاقة للمعدات الصناعية التي تتطلب التشغيل المستمر.

2. هيكل غلاف خفيف الوزن من سبائك الألومنيوم

يعتمد محرك الحث ثلاثي الطور عالي الكفاءة من YS على هيكل مبيت من سبائك الألومنيوم المصبوبة، بما في ذلك إطار سبائك الألومنيوم والدروع الطرفية والصندوق الطرفي وأقدام التثبيت القابلة للفصل.

يساعد تصميم الغلاف المصنوع من الألومنيوم على تقليل الوزن الإجمالي للمحرك. وفقًا للبيانات الفنية المتاحة، يتراوح وزن المحرك من 2.8 كجم إلى 40 كجم، مما يجعله مناسبًا لتطبيقات المعدات التي تتطلب هيكل محرك خفيف الوزن.

3. نطاق قدرة مرن وخيارات سرعة متنوعة
تتوفر محركات YS ثلاثية الطور ذات الهيكل الألومنيومي بعدة تكوينات من القدرة والسرعة لتلبية متطلبات المعدات المختلفة.
يغطي النطاق الحالي للمنتجات قدرات تتراوح من 0.06 كيلوواط إلى 7.5كيلوواط، مع خيارات من 2 قطب، و4 أقطاب، و6 أقطاب، و8 أقطاب. يتراوح نطاق السرعة المقننة من 650 دورة/الدقيقة إلى 2900 دورة/الدقيقة، مما يسمح للعملاء باختيار المواصفات المناسبة للمحرك وفقاً لمتطلبات تصميم المعدات.

4. متوافق مع أبعاد التثبيت لسلسلة Y2

تم تصميم أبعاد التثبيت وتصنيفات الطاقة لمحركات YS لتكون متوافقة مع أبعاد محرك سلسلة Y2، مما يساعد مصنعي المعدات على دمج المحركات في الأنظمة الحالية أو استبدال حلول المحركات السابقة دون تغيير هيكل التثبيت العام.

5. التشغيل المستقر للمعدات الصناعية

تم تصميم المحركات غير المتزامنة ثلاثية الطور ذات الغلاف المصنوع من الألومنيوم YS للتطبيقات الصناعية التي تتطلب نقل طاقة موثوقًا به.

وبحسب البيانات الفنية، تعمل المحركات بتردد 50 هرتز مع خيارات الجهد المتاحة 380 فولت و400 فولت و415 فولت. يتراوح مستوى الضوضاء من 52 ديسيبل (أ) إلى 80 ديسيبل (أ) اعتمادًا على طراز المحرك، مما يجعلها مناسبة لتطبيقات المعدات الصناعية المختلفة مثل المضخات والمراوح والضواغط وأدوات الآلات.


خدمة OEM / ODM

نحن نقدم حلول OEM وODM الاحترافية للعملاء الصناعيين.

تتضمن خيارات التخصيص ما يلي:

متطلبات أداء المحرك

مواصفات الطاقة

الجهد والتردد

تصميم لوحة الاسم

متطلبات التعبئة والتغليف

أبعاد التركيب

حلول خاصة بالتطبيق

يدعم فريقنا العملاء بدءًا من اختيار المنتج وتأكيد العينة والاختبار وحتى الإنتاج الضخم.


تم حل نقاط الألم لدى العملاء
يحتاج العملاء إلى محركات موفرة للطاقة.

الحل:

تلبي محركات YS متطلبات الكفاءة العالية وتساعد على تقليل استهلاك الطاقة في التطبيقات الصناعية.

يحتاج العملاء إلى محركات خفيفة الوزن لدمج المعدات.

الحل:

يقلل تصميم الغلاف المصنوع من الألومنيوم من وزن المحرك ويجعل التركيب أسهل.

يحتاج العملاء إلى محركات ذات تشغيل مستقر على المدى الطويل.

الحل:

يدعم الهيكل الموثوق والتصميم الأمثل التشغيل الصناعي المستمر.

يحتاج العملاء إلى محركات بديلة متوافقة مع المعدات الموجودة.

الحل:

تم تصميم أبعاد تركيب محرك YS لتتناسب مع محركات سلسلة Y2، مما يجعل استبدال المعدات أسهل.


الأسئلة الشائعة
س1: ما هي مزايا محركات YS ذات الغلاف الألومنيوم؟

تتميز محركات YS بغلاف خفيف الوزن من الألومنيوم، وكفاءة عالية، وتبديد جيد للحرارة، وضوضاء منخفضة، وتشغيل موثوق.

س2: أين يتم استخدام محركات YS بشكل شائع؟

يتم استخدامها على نطاق واسع في المضخات والمراوح والضواغط وأدوات الآلات وخطوط الإنتاج والآلات الصناعية العامة.

س3: هل يمكنك توفير تخصيص OEM؟

نعم. نحن ندعم المواصفات المخصصة ولوحات الأسماء والتعبئة ومتطلبات الإنتاج.

س4: هل محركات YS متوافقة مع محركات سلسلة Y2؟

تم تصميم أبعاد التثبيت وتصنيفات الطاقة لتكون متوافقة مع محركات سلسلة Y2.

س5: ما هي المعلومات المطلوبة للحصول على عرض الأسعار؟

يجب على العملاء توفير طاقة المحرك والجهد والتردد ومعدات التطبيق والمتطلبات الفنية.

البيانات الفنية - محرك من الألومنيوم - قطبان - 50 هرتز

نموذج مُصنَّف أوبتوتي ممتلىء حمولة مُصنَّف
تيأورك
(Tn)		 عزم التوقف / عزم الدوران المقدر أقصى عزم دوران / عزم الدوران المقدر تيار الدوار المتوقف / التيار المقدر ضوضاء وزن
سرعة فييضع حاضِر (Amp) كفاءة قوة
عامل
kW HP RPM 380V 400V 415V η% Cosφ N.m Tst/Tn Tmax/Tn Ist/In dB(A) Kg
YS-56M1-2 0.09  0.12  2780  0.30  0.28  0.27  60.0  0.76  0.31  2.2  2.2  5.5  61  2.8
YS-56M2-2 0.12  0.16  2780  0.37  0.35  0.34  63.0  0.78  0.41  2.2  2.2  5.5  61  3.8
Ys-63M1-2 0.18  0.25  2780  0.53  0.50  0.48  65.0  0.80  0.62  2.2  2.2  5.5  61  4.8
YS-63M2-2 0.25  0.37  2780  0.69  0.66  0.63  68.0  0.81  0.86  2.2  2.2  5.5  61  5.2
Ys-71M1-2 0.37  0.5  2800  0.99  0.94  0.91  70.0  0.81  1.26  2.2  2.2  6.1  64  6
ys-71M2-2 0.55  0.75  2800  1.40  1.33  1.28  73.0  0.82  1.88  2.2  2.3  6.1  64  6.5
ys-80M1-2 0.75  1  2825  1.80  1.71  1.64  77.4  0.83  2.53  2.2  2.3  6.1  67  8.5
Ys-80M2-2 1.1  1.5  2825  2.53  2.40  2.32  79.6  0.84  3.71  2.2  2.3  7.0  67  9.5
Ys-90S-2 1.5  2  2840  3.34  3.17  3.06  81.3  0.84  5.03  2.2  2.3  7.0  72  12
Ys-90L-2 2.2  3  2840  4.73  4.49  4.33  83.2  0.85  7.38  2.2  2.3  7.0  72  16
YS-100L-2 3  4  2870  6.19  5.88  5.67  84.6  0.87  9.96  2.2  2.3  7.5  76  20
YS-112M-2 4  5.5  2880  8.05  7.65  7.37  85.8  0.88  13.24  2.2  2.3  7.5  77  23
YS-132S1-2 5.5  7.5  2900  10.9  10.4  10.0  87.0  0.88  18.09  2.2  2.3  7.5  80  37
YS-132S2-2 7.5  10  2900  14.5  13.8  13.3  88.1  0.88  24.66  2.2  2.3  7.5  80  40

البيانات الفنية - محرك الألومنيوم - 4 أقطاب - 50 هرتز

نموذج مُصنَّف مخرج تحميل كامل مُصنَّف
عزم الدوران
(Tn)		 عزم التوقف / عزم الدوران المقدر أقصى عزم دوران / عزم الدوران المقدر تيار الدوار المتوقف / التيار المقدر ضوضاء وزن
سرعة مدخل الحالي (Amp) كفاءة قوة
عامل
kW HP RPM 380V 400V 415V η% Cosφ N.m Tst/Tn Tmax/Tn Ist/In dB(A) Kg
Ys-56M1-4 0.06  0.09  1350  0.27  0.25  0.25  50.0  0.68  0.42  2.1  2.2  4.4  52  2.8
Ys-56M2-4 0.09  0.12  1350  0.36  0.34  0.33  54.0  0.70  0.64  2.1  2.2  4.4  52  3.8
Ys-63M1-4 0.12  0.18  1350  0.44  0.42  0.41  57.0  0.72  0.85  2.1  2.2  4.4  52  4.8
Ys-63M2-4 0.18  0.25  1350  0.62  0.59  0.57  60.0  0.73  1.27  2.1  2.2  4.4  52  5.2
vs-71M1-4 0.25  0.37  1380  0.79  0.75  0.72  65.0  0.74  1.73  2.1  2.2  5.5  55  6
مقابل-71M2-4 0.37  0.50  1380  1.12  1.06  1.02  67.0  0.75  2.56  2.1  2.2  5.2  55  6.5
vs-80M1-4 0.55  0.75  1390  1.57  1.49  1.44  71.0  0.75  3.78  2.4  2.3  5.2  58  8.5
Ys-80M2-4 0.75  1  1390  1.88  1.79  1.72  79.6  0.76  5.13  2.3  2.3  6.0  58  9
Ys-90S-4 1.1  1.5  1400  2.67  2.53  2.44  81.4  0.77  7.48  2.3  2.3  6.0  61  12
Ys-90L-4 1.5  2  1400  3.53  3.35  3.23  82.8  0.78  10.20  2.3  2.3  6.0  61  15
Ys-100L1-4 2.2  3  1420  4.96  4.71  4.54  84.3  0.80  14.75  2.3  2.3  7.0  64  19
Ys-100L2-4 3  4  1420  6.58  6.25  6.03  85.5  0.81  20.12  2.3  2.3  7.0  64  22
YS-112M-4 4  5.5  1440  8.66  8.23  7.93  86.6  0.81  26.47  2.3  2.3  7.0  65  29
YS-132S-4 5.5  7.5  1440  11.6  11  10.6  87.7  0.82  36.40  2.3  2.3  7.0  71  38

البيانات الفنية - محرك الألومنيوم - 6، 8 أقطاب - 50 هرتز

نموذج مُصنَّف أوبتوتي ممتلىء حمولة مُصنَّف
عزم الدوران
(Tn)		 عزم التوقف / عزم الدوران المقدر أقصى عزم دوران / عزم الدوران المقدر تيار الدوار المتوقف / التيار المقدر ضوضاء وزن
سرعة مدخل الحالي (Amp) كفاءة قوة
عامل
kW HP RPM 380V 400V 415V η% Cosφ N.m Tst/Tn Tmax/Tn Ist/In dB(A) Kg
YS-71M1-6 0.18  0.25  860  0.74  0.70  0.68  56.0  0.66  2.00  1.9  2.0  4.0  52  6
Ys-71M2-6 0.25  0.37  860  0.95  0.90  0.87  59.0  0.68  2.78  1.9  2.0  4.0  52  6.5
YS-80M1-6 0.37  0.50  900  1.30  1.23  1.19  62.0  0.70  3.93  1.9  2.0  4.7  54  9
YS-80M2-6 0.55  0.75  900  1.79  1.70  1.64  65.0  0.72  5.84  1.9  2.1  4.7  54  10
Ys-90S-6 0.75  1  910  2.11  2.01  1.94  75.9  0.72  7.84  2.0  2.1  5.5  57  12
Ys-90L-6 1.1  1.5  910  2.97  2.82  2.72  78.1  0.73  11.49  2.0  2.1  5.5  57  16
YS-100L-6 1.5  2  930  3.97  3.77  3.63  79.8  0.75  15.35  2.0  2.1  5.5  61  18
Ys-112M-6 2.2  3  940  5.68  5.39  5.20  81.8  0.76  22.28  2.0  2.1  6.5  65  23
Ys-132S-6 3  4  960  7.60  7.22  6.96  83.3  0.76  29.78  2.1  2.1  6.5  69  33
YS-80M1-8 0.18  0.25  650  0.88  0.84  0.80  51.0  0.61  2.64  1.8  1.9  3.3  52  9.5
YS-80M2-8 0.25  0.37  650  1.15  1.10  1.06  54.0  0.61  3.67  1.8  1.9  3.3  52  10.5
YS-90S-8 0.37  0.5  660  1.49  1.41  1.36  62.0  0.61  5.35  1.8  1.9  4.0  56  13
YS-90L-8 0.55  0.75  660  2.17  2.07  1.99  63.0  0.61  7.96  1.8  2.0  4.0  56  16
YS-100L1-8 0.75  1  690  2.40  2.28  2.19  71.0  0.67  10.38  1.8  2.0  4.0  59  20
YS-100L2-8 1.1  1.5  690  3.32  3.15  3.04  73.0  0.69  15.22  1.8  2.0  5.0  59  22
YS-112M-8 1.5  2  700  4.40  4.18  4.03  75.0  0.69  20.46  1.8  2.0  5.0  61  26
YS-132S-8 2.2  3  710  6.04  5.73  5.53  78.0  0.71  29.59  1.8  2.0  6.0  64  33

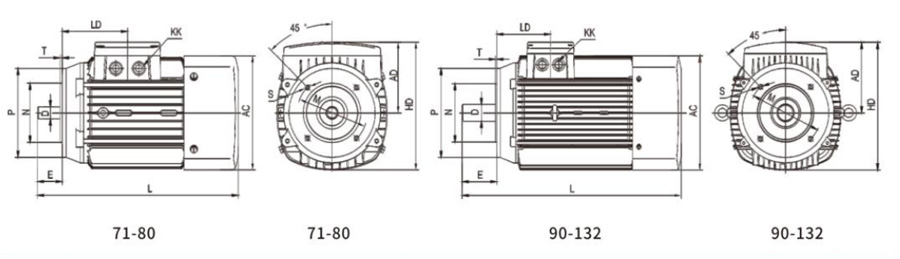

ي س أبعاد التركيب
في B14A/V18 H71-132

حجم الإطار التركيب الأبعاد إجمالي الأبعاد LD L
AC AD D E KK HD L M N P S T
71  135    86  14  30  م16×1.5 155  250  85  70  105  م6 2.5   80  244.5
80  148    96  19  40  م20×1.5 170  295  100  80  120  م6 3   81  289
90  166    115  24  50  م25×1.5 196  350  115  95  140  م8 3   96  345
100  191    128  26  60  م25×1.5 222  385  130  110  160  م8 3.5   105  380
112  212    140  28  60  م25×1.5 245  415  130  110  160  م8 3.5   115  411.5
132  258    163  38  80  م25×1.5 290  510  165  130  200  م10 3.5   125  506

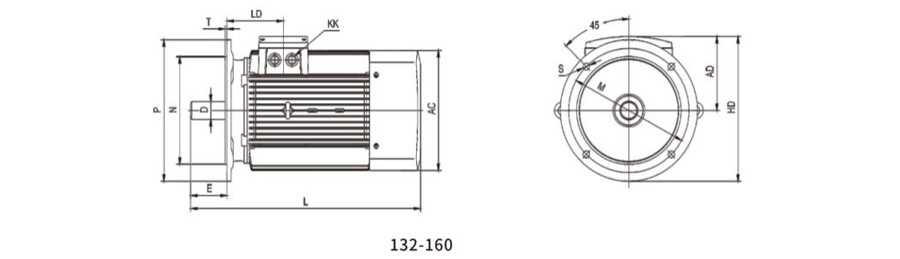

في B5/V1 H1132-160

إطار مقاس التركيب الأبعاد إجمالي الأبعاد LD L
AC AD D E KK HD L M N P S T
132  258  163  38  80  م25X1.5 313  510  265  230  300  14.5  4  125  495
160  313  191  42    110  م25X1.5 366  665  300  250  350  18.5  5  172  659
